XG5000 PLC(LS산전) 껐다가 켰을 때, OFF시 D값(데이터)가 리셋 되버릴 때

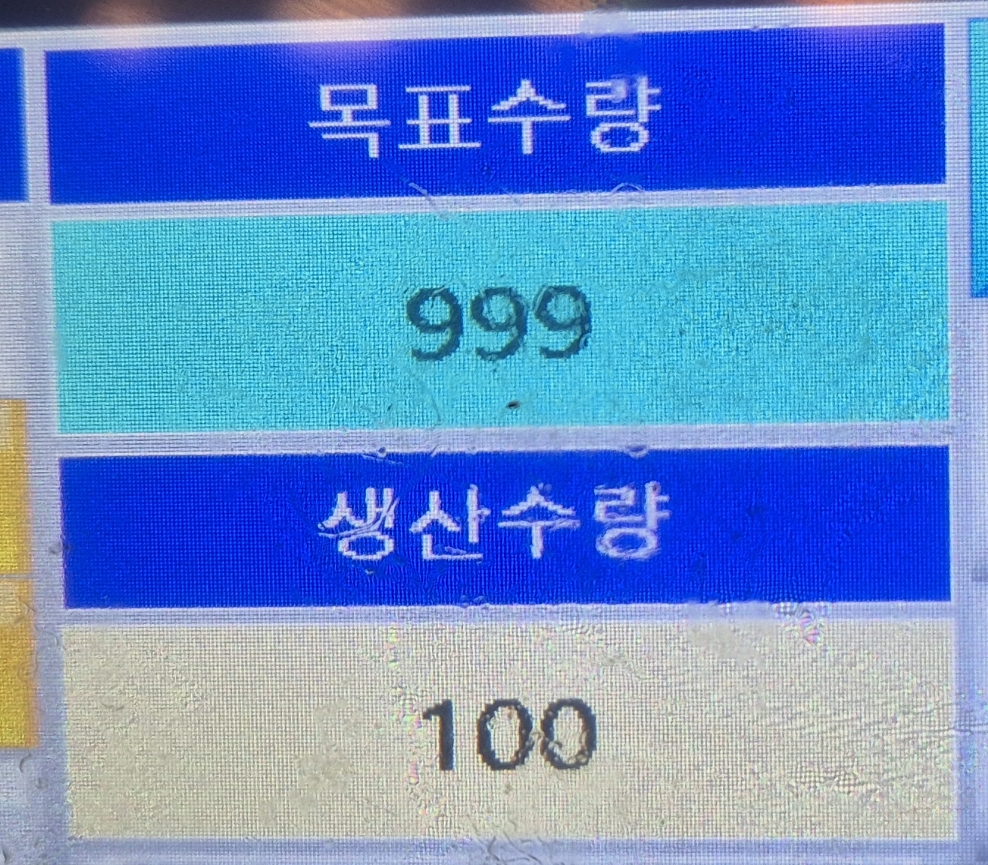

어느 현장에서 터치스크린(HMI)에 목표수량을 기입해놓고

해당설비가 가동되면서 생산수량이 하나씩 늘어나는지 볼 수 있는 작화가 있었는데

전원만 껐다가 다시 켰을때, 셋팅값이 사라지고 0으로 표기가 되있었다.

이것은 분명 PLC의 데이터 D값이 리셋되어 버린 것이다.

처음에는 배터리 문제인가? 라고 생각이 되었다.

PLC 내부의 배터리가 방전되어도 이런 현상이 발생할 수 있다고 생각했다.

하지만 정작 배터리가 원인은 아니었고

PLC 기본파라미터 설정에서 해답을 찾았다



먼저 XG5000을 실행시켜서 해당 설비의 PLC 프로그램을 열었다

그 후 파라미터 → 기본파라미터  → 디바이스 영역설정에 들어갔다

(아래의 사진 참조)

역시나 래치영역 사용이 체크가 안되어 있었다.

이제껏 이걸 어떻게 사용한거지?

전원을 OFF하고 다시 ON 할때마다 설정값을 기입한건가? 싶기도 하였다.

위의 사진과 같이 설정해주면,

전원이 OFF되어도 설정해놓은 D 값이 사라지지 않는다.



다시는 이런 일에 당황하지 않도록 기록해 두었다.



저와 같은 일로 당황하신 분들을 위해 내용 공유드립니다.

항상 안전작업 하시길 바래요!
