LS XGT HMI 터치패널(터치스크린)부팅이 안될 때 (feat. 딥스위치)

설비 자동화 관련해서 빼놓으면 아쉬운 게 바로 PLC와 HMI이라고 생각합니다.

오늘은 LS XGT HMI 터치스크린 부팅이 안될 때 해결방법에 관련하여 포스팅하고자 해요.



어느 날 새것 같은 중고 터치스크린을 받아서 사용하려고 보니 부팅이 되지 않았다.

(사진의 모델명은 eXP60-TTA/DC으로 LS산전의 터치판넬 입니다.)

24V 직류 전원도 정상적으로 인가하였고, 패널 전면 상단부에 파란색 전원 램프도 켜져 있었으며

전면 단자에 통신케이블도 노트북과 올바로 연결하였다.

정작 노트북과 연결한 후에 XP builder를 실행시켜 보았지만

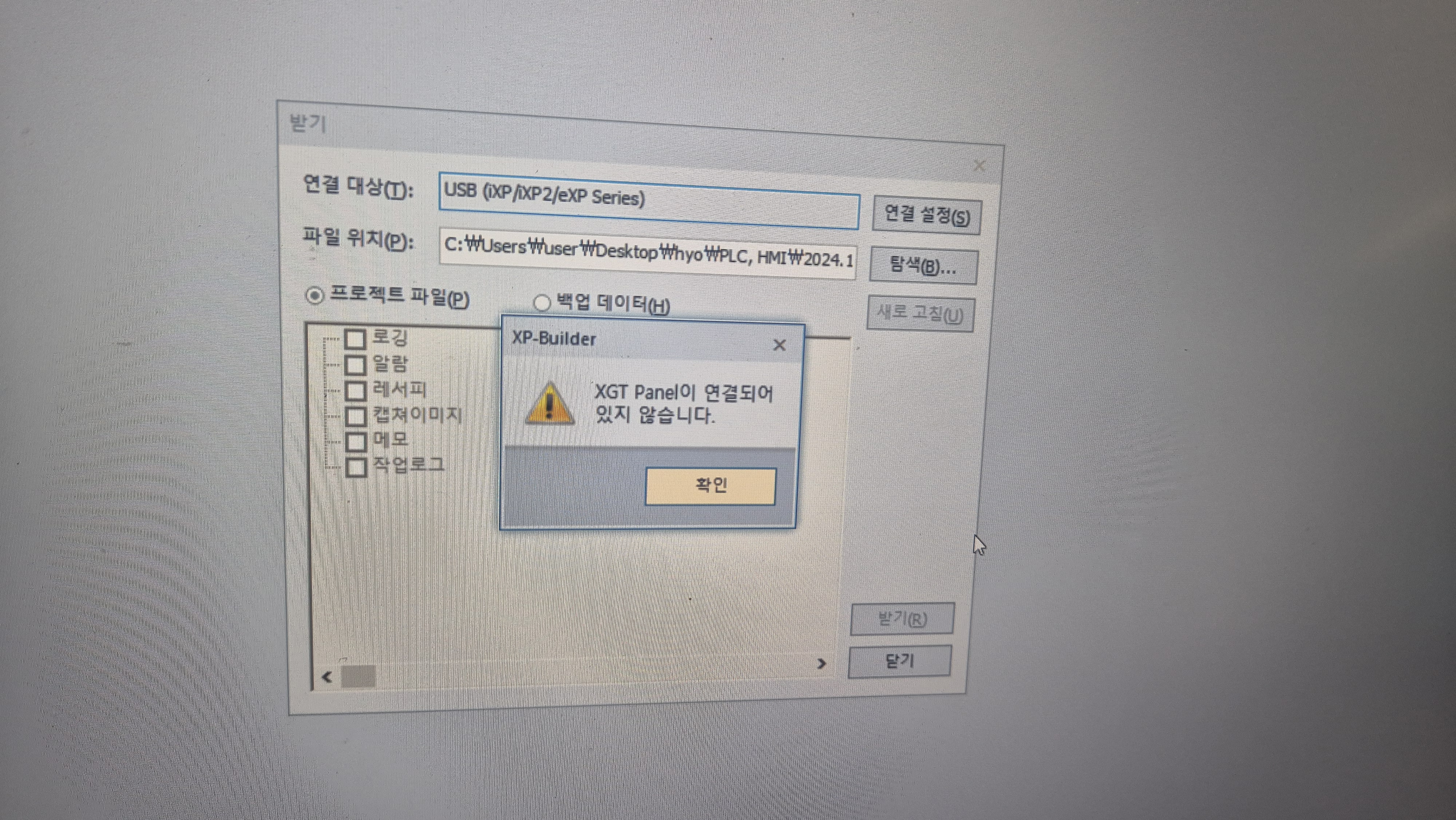

<XGT Panel이 연결되어 있지 않습니다.>라고 경고만 발생될 뿐 화면은 먹통이고 연결은 되지 않았다.

메뉴얼을 찾아보니 뒤편에 딥스위치 (Dip switch, 설정 스위치)를 확인해 보라고 한다.

부팅 모드로 설정되어 있지 않아서 위 현상이 발생할 수 있다고 했다.

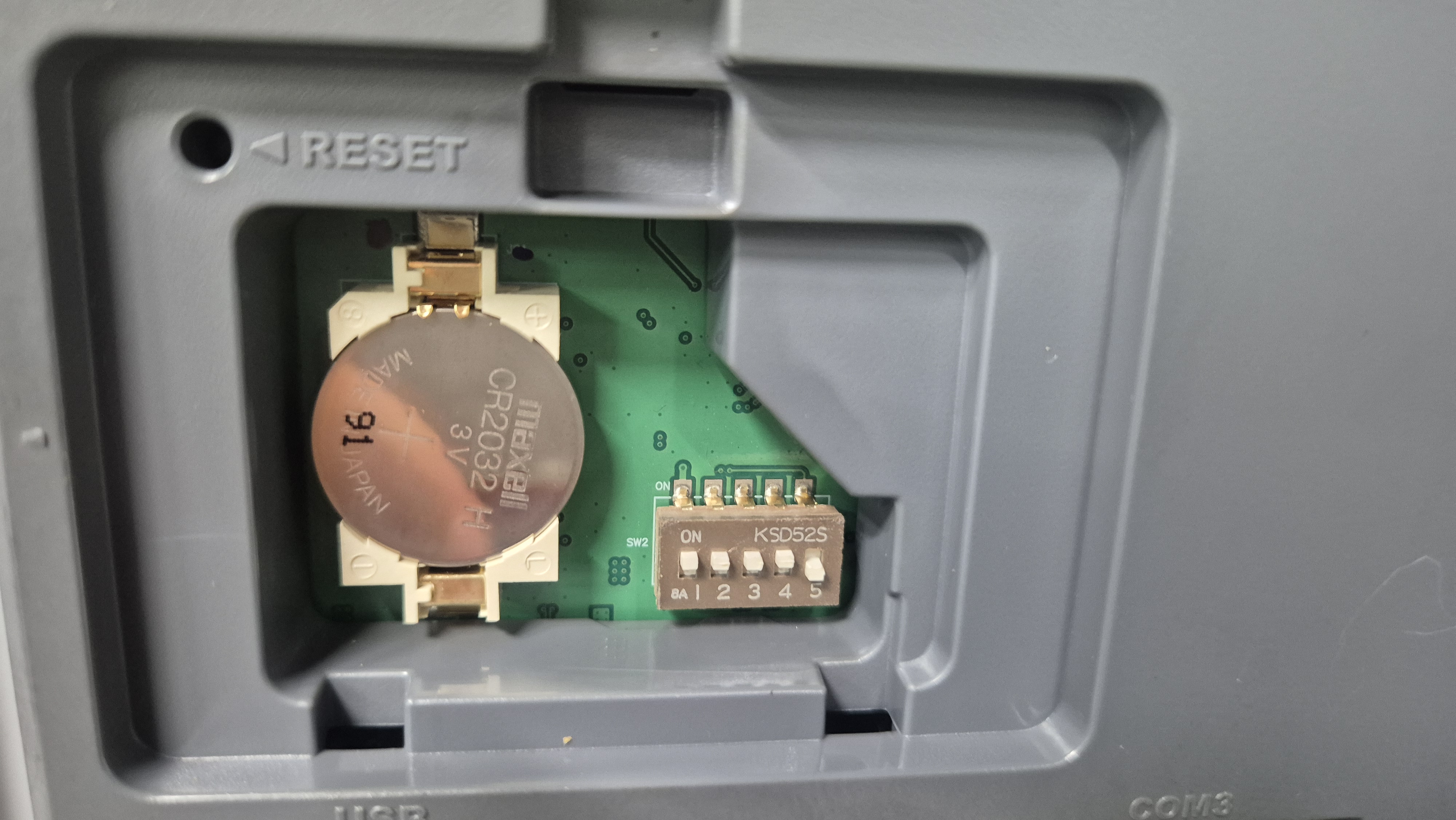

패널 뒤편 왼쪽 하단부에 있는 배터리 커버를 열어보니 딥스위치가 존재했다.

아.. 5번 스위치가 A로 되어있음을 확인했고

 즉각 B로 설정하고 다시 전원을 인가해보았다.

잘 작동되었다. 정말 다행이다. 살다 보니 이런 일도 있을 수 있었네.

역시 LS꺼 안될 때에는 매뉴얼과 고객센터 전화해 보는 게 가장 빠름을 다시 한번 느낄 수 있었다.

다시는 이런 일에 당황하지 않도록 기록해 두었다.



저와 같은 일로 당황하신 분들을 위해 내용 공유드립니다.

항상 안전작업 하시길 바래요!
