미쯔비시 PLC 프로그램 GX works2 ③통신 설정 및 읽기(read) 방법 완벽 가이드 (이더넷, 랜선)

GX WORKS2와 이더넷 통신의 필요성

자동화 설비에서 PLC와 상위 시스템(HMI, SCADA, PC 등) 간의 실시간 데이터 교환은 핵심 기능입니다. 이 가운데 이더넷 통신(Ethernet Communication)은 빠르고 안정적인 전송이 가능하여 산업 현장에서 널리 사용됩니다.

미쯔비시 PLC(Mitsubishi PLC)는 국내 자동화 설비에 가장 많이 사용되는 PLC 브랜드 중 하나이며, GX WORKS2는 그 PLC의 주요 프로그래밍 툴입니다. 이 프로그램을 활용해 이더넷 통신을 설정하고 데이터를 읽는 방법을 이해하면, 설비 유지보수와 고장 진단, 데이터 로깅 등에 매우 유리합니다.

이 글에서는 GX WORKS2를 활용한 미쯔비시 PLC 이더넷 통신 설정 방법과 읽기 테스트 과정까지 단계별로 안내하겠습니다.

GX WORKS2 통신 설정 및 데이터 읽기

1. 준비물

• Mitsubishi PLC (예: Q03UDE, FX5U 등 이더넷 포트 내장형)
• 연결케이블(USB 타입이나 RS-232C) 또는 랜선
• PC 또는 노트북
• GX WORKS2 소프트웨어
   - 혹시나 프로그램이 없으신 분들은 아래의 링크(이전 포스팅)를 확인해 주세요
  https://trickysense7.tistory.com/3

미쯔비시 PLC 프로그램 GX Works2 ①다운로드 및 설치방법 : 초보자를 위한 단계별 가이드



2. PLC - PC (또는 노트북) 연결하기

• 랜선을 준비되어 있는 미쯔비시 PLC에 랜선을 삽입하고, 반대편을 프로그램을 실행할 노트북이나 PC에 연결합니다.
• 이번 편은 랜선을 이용하여 이더넷 연결을 진행하고자 합니다.
• (USB의 경우 꼽았다 뺐다를 반복하게 되면 단자가 빨리 고장 날 수 있어서 저는 랜선을 선호합니다.)

3. 프로그램 실행하기

• 바탕화면의 GX works2를 실행합니다.

4. 통신설정 및 데이터 읽기

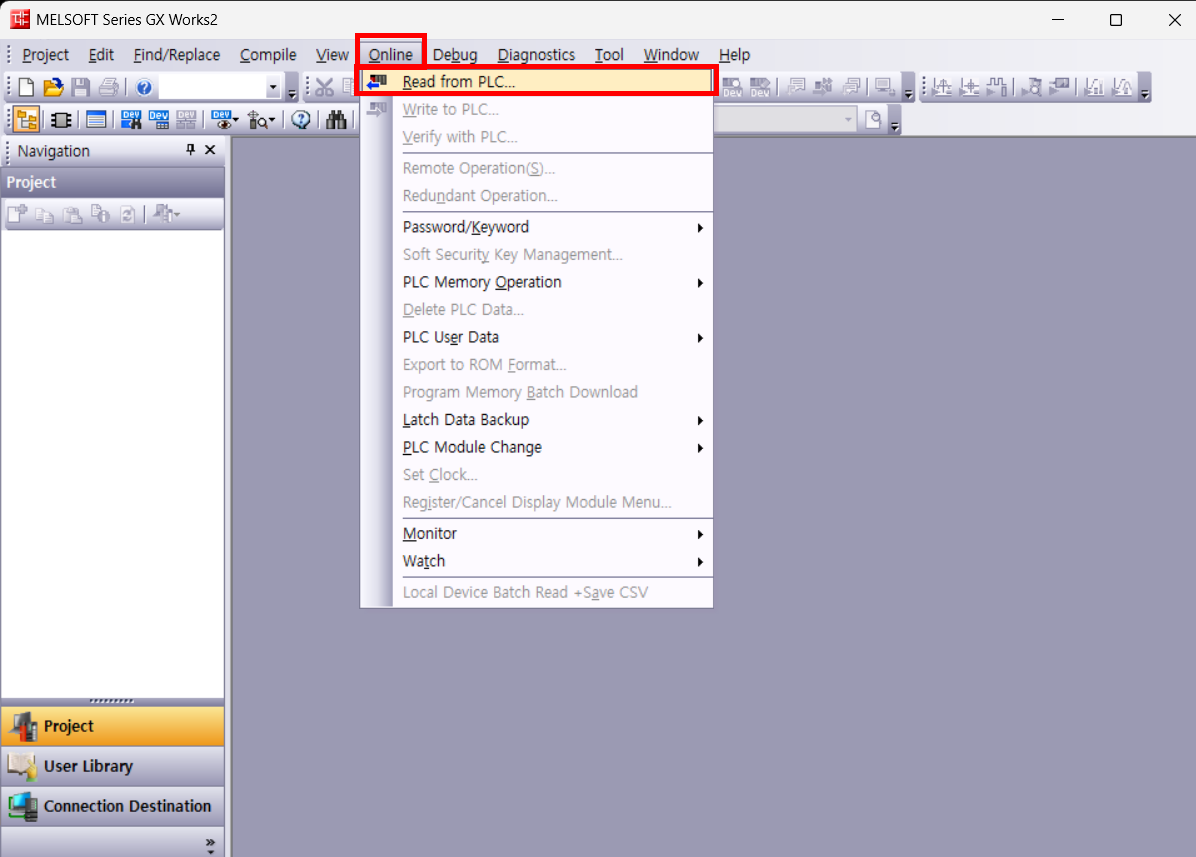

• [Online]-[Read from PLC] 선택 후 나에게 맞는 PLC 모델을 설정

• 처음에는 좌측사진처럼 Serial USB과 그 아래로 선택되어 있는 것을 확인할 수 있습니다. (노란색 음영)

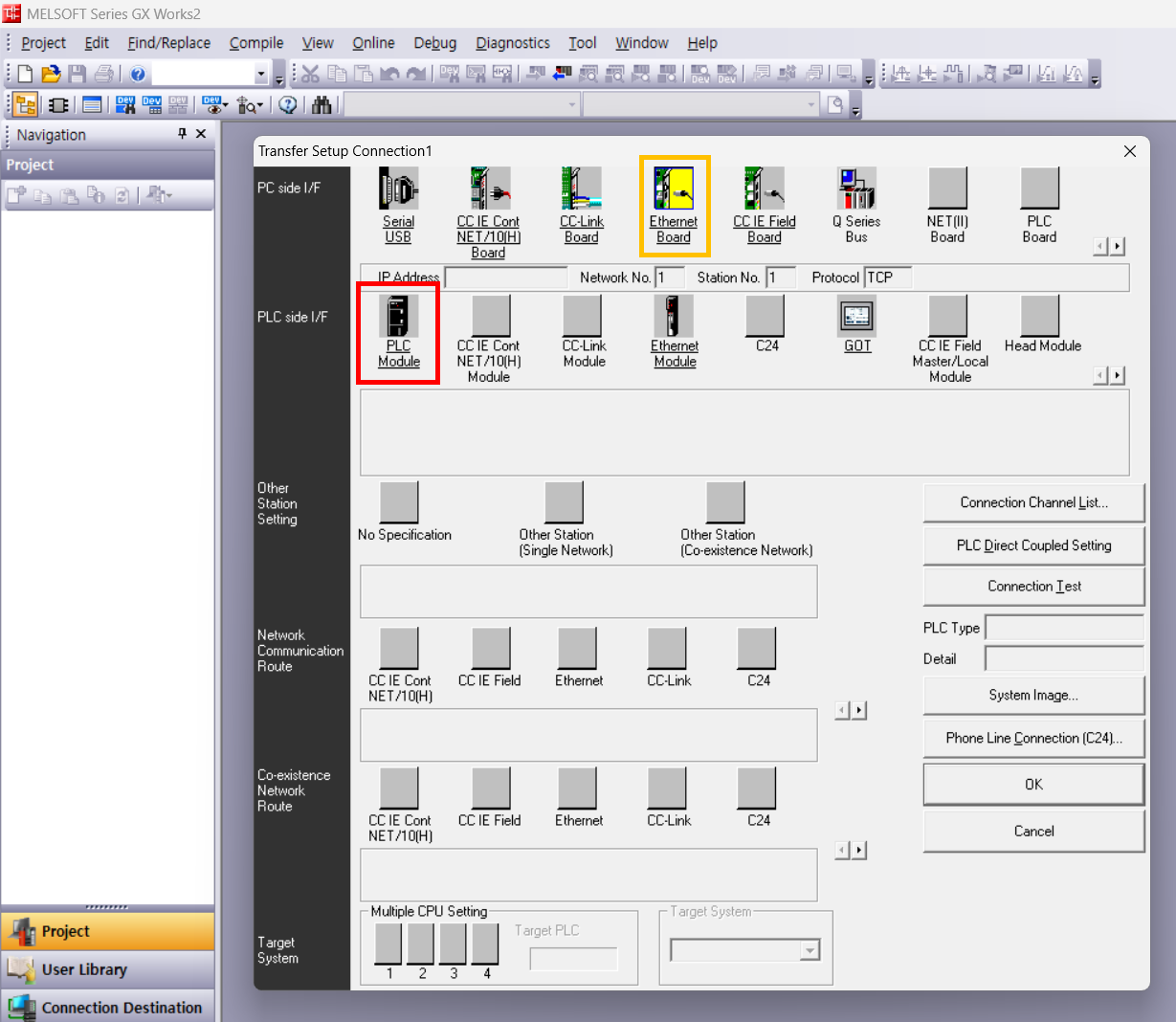

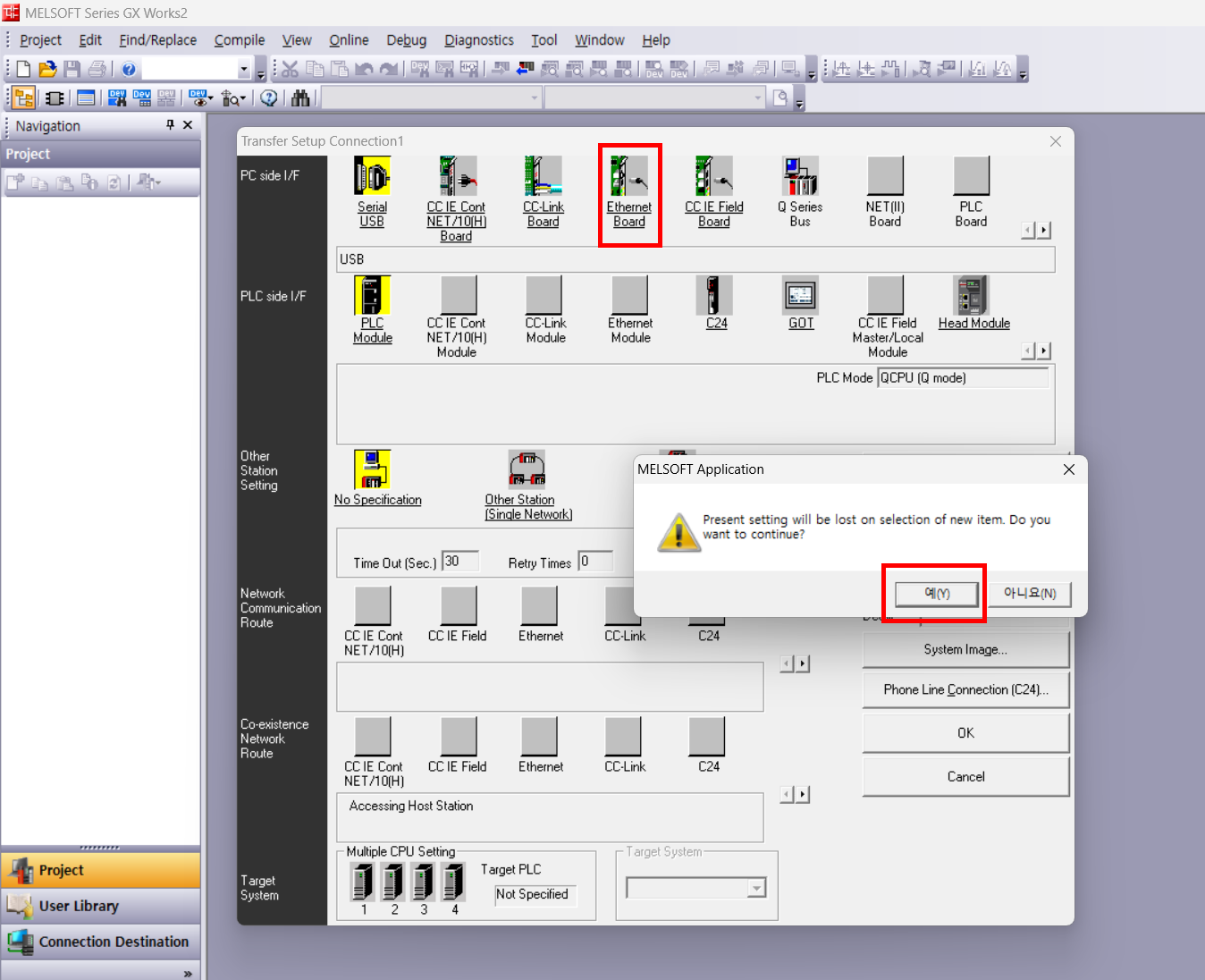

• [Ethernet Board] 선택하여 [예] 선택

• 저희는 PLC와 노트북을 랜선을 이용하여 1:1로 연결할 것 입니다.

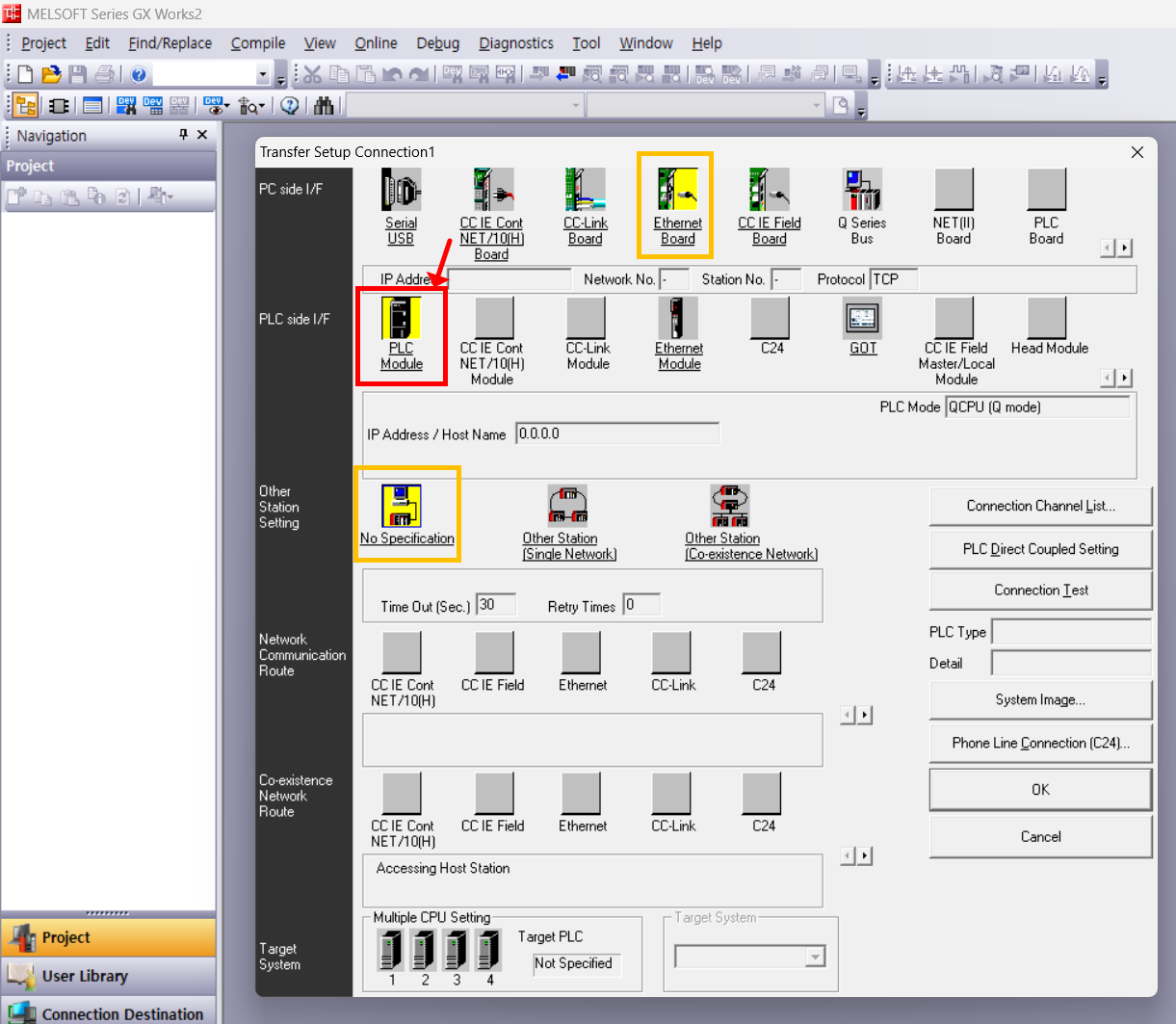

• 2번째 줄의 [PLC Module] 선택하고 3번째 줄의 [No Specification] 선택

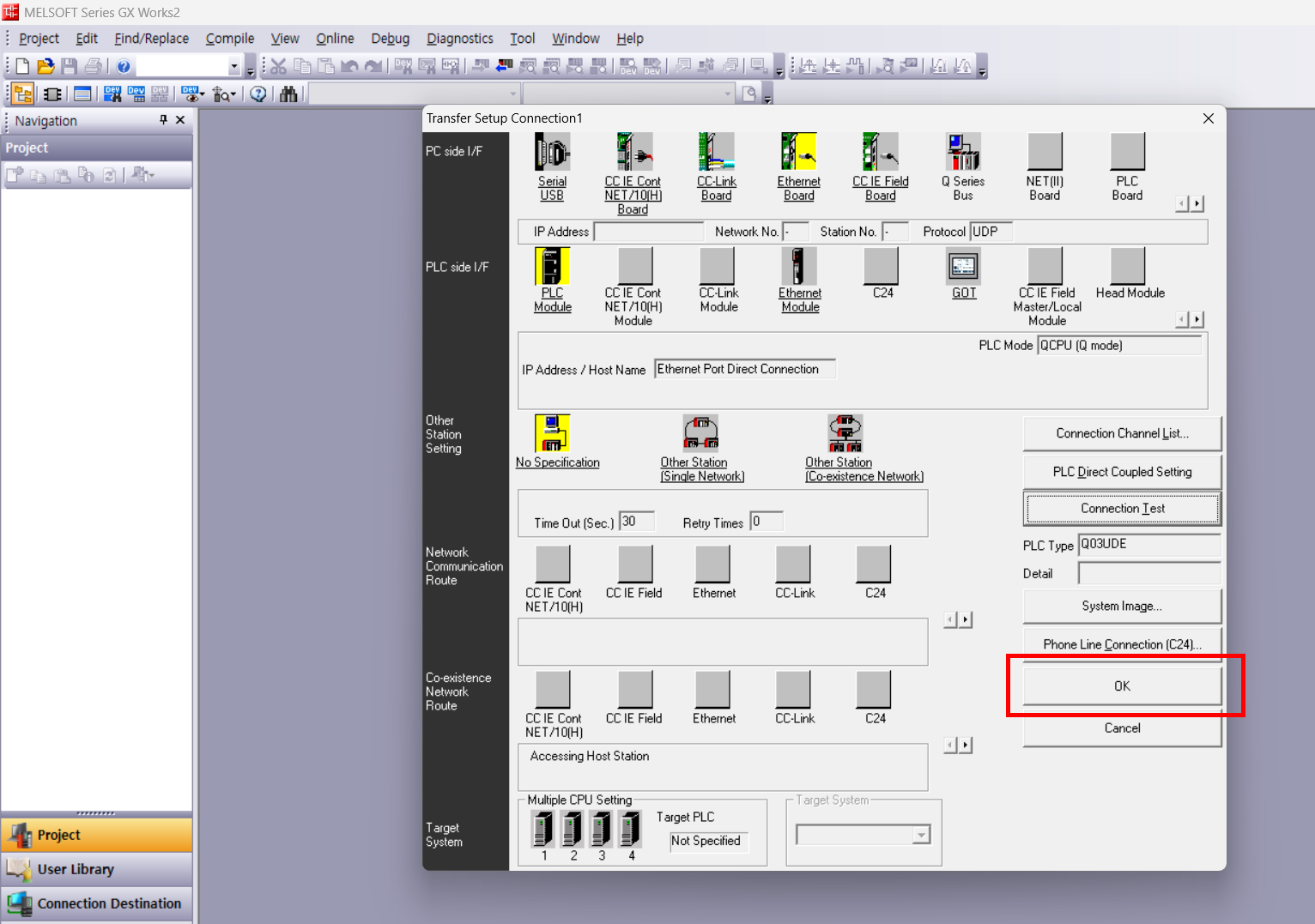

• [PLC Module]을 더블클릭하여 [Ethernet port direct connection] 선택 후 [OK] 클릭

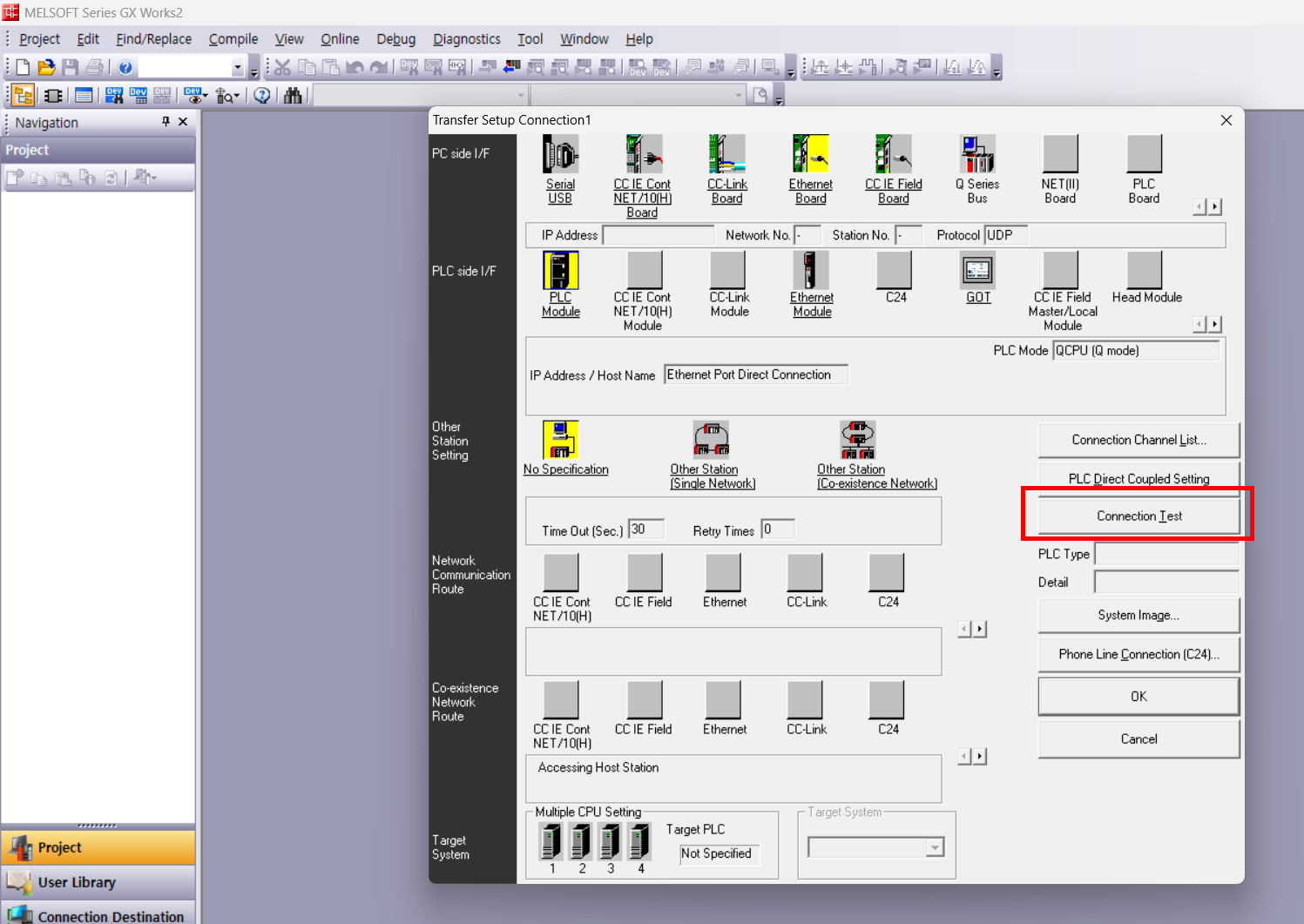

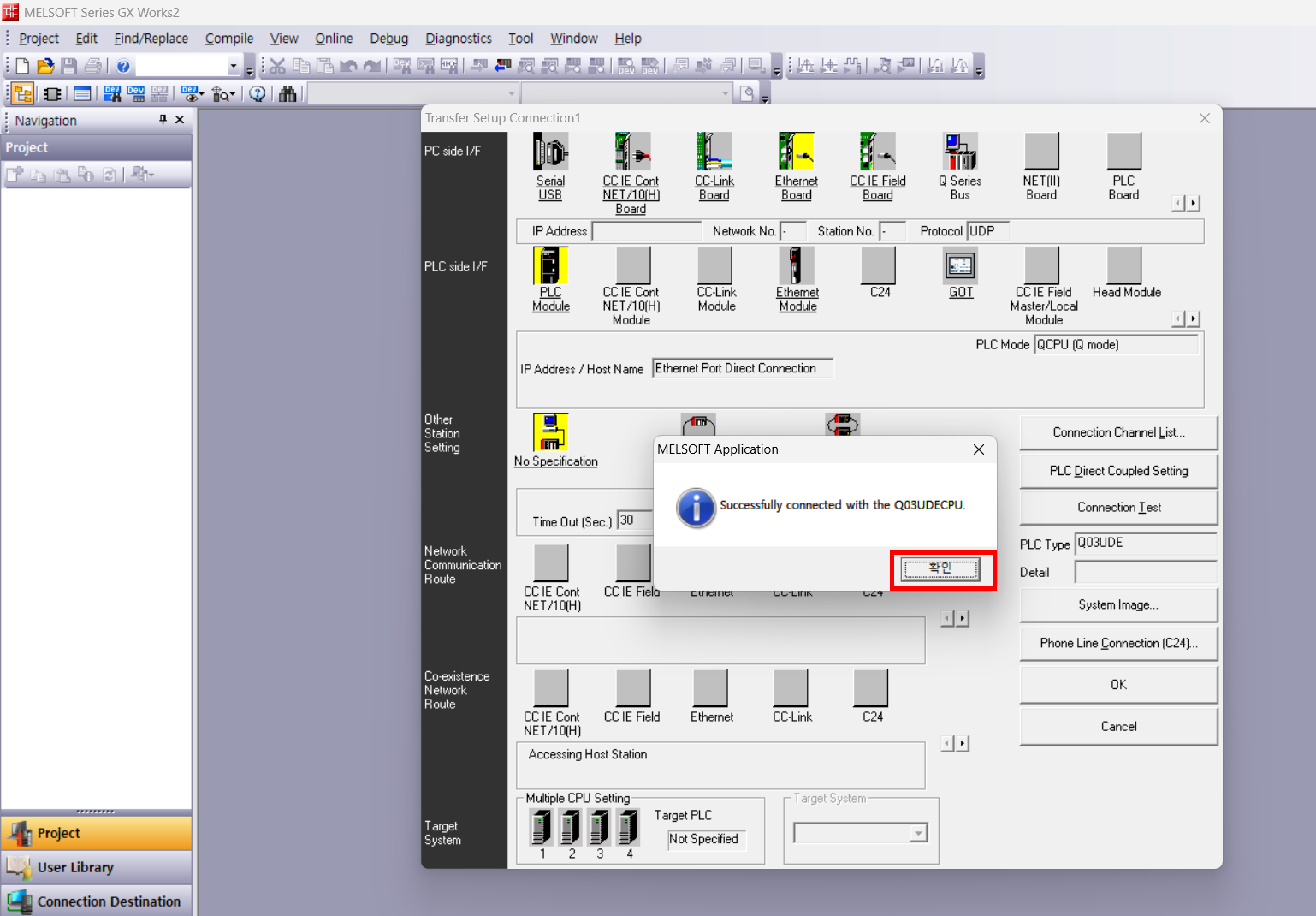

• [Connection Test] 클릭 후 [확인]

• [OK] 선택

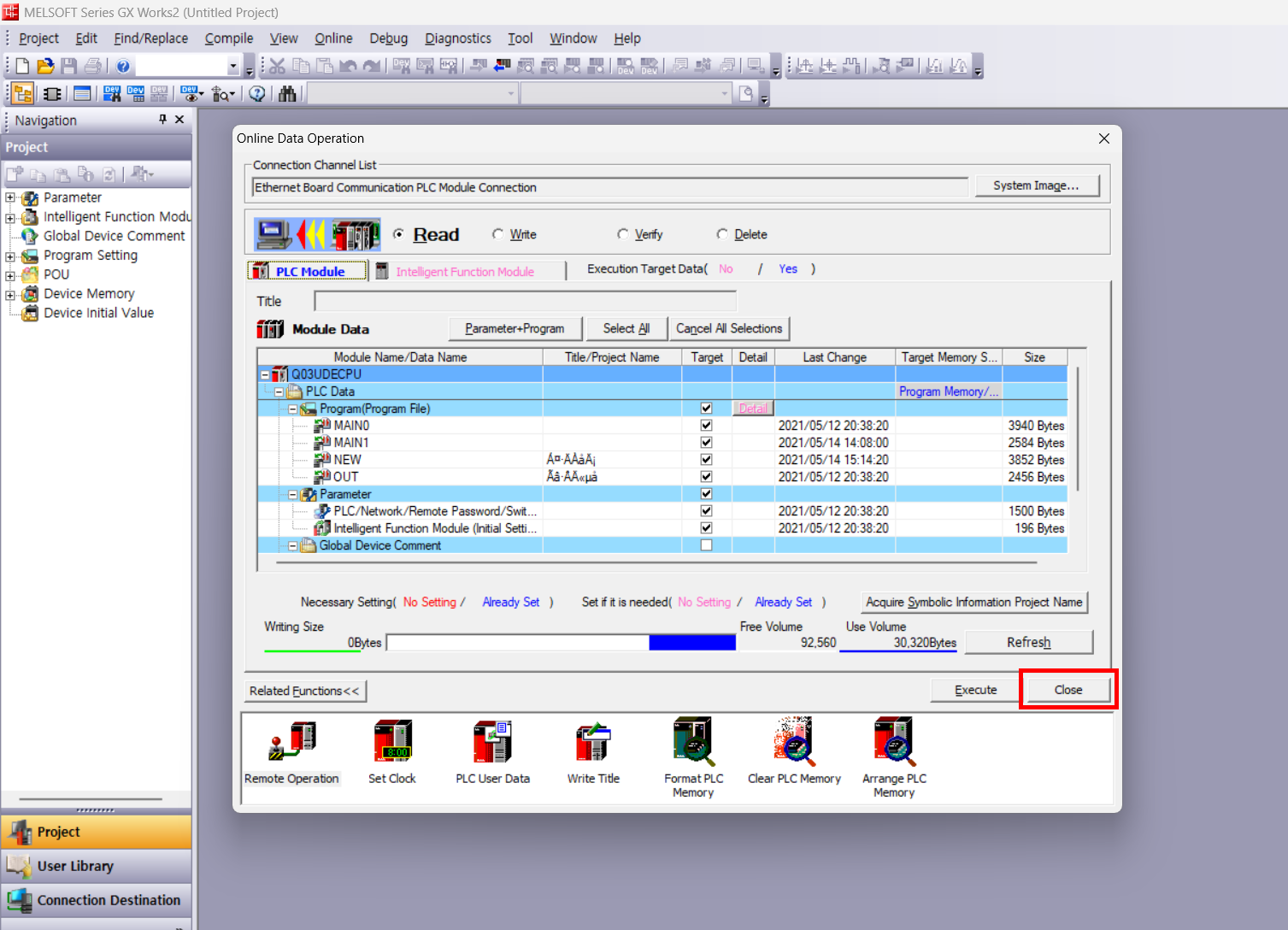

• 읽으려고 하는 항목들을 선택해주어야 하므로, [Select All] 클릭 후 [Execute] 실행
• 상기 순서대로 진행하면 읽기가 진행됩니다.

• 읽기가 완료되면 [Cloes] 선택
• 읽기가 완료되었습니다.

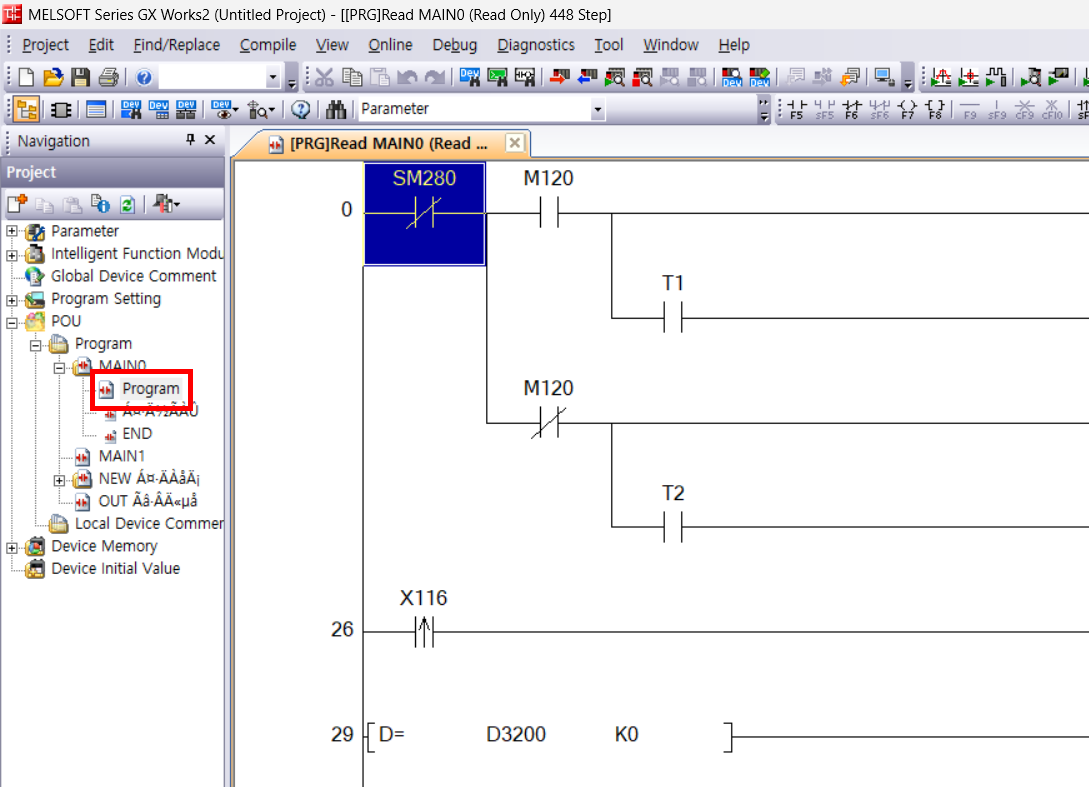

• 좌측에 프로그램을 선택하여 내부 Program 확인 가능



5. 한글화 하기

• 혹시나 한글화가 되지 않아서 글자가 깨져서 보인다면 아래와 같이 진행해 봅니다.

• [Tool] - [Language Selection] 선택
• 언어를 [Korean]으로 설정하고 [Yes]

• [예] 선택하면 완료되고. 우측의 사진처럼 한글이 보여지게 됩니다.

6. 저장하기

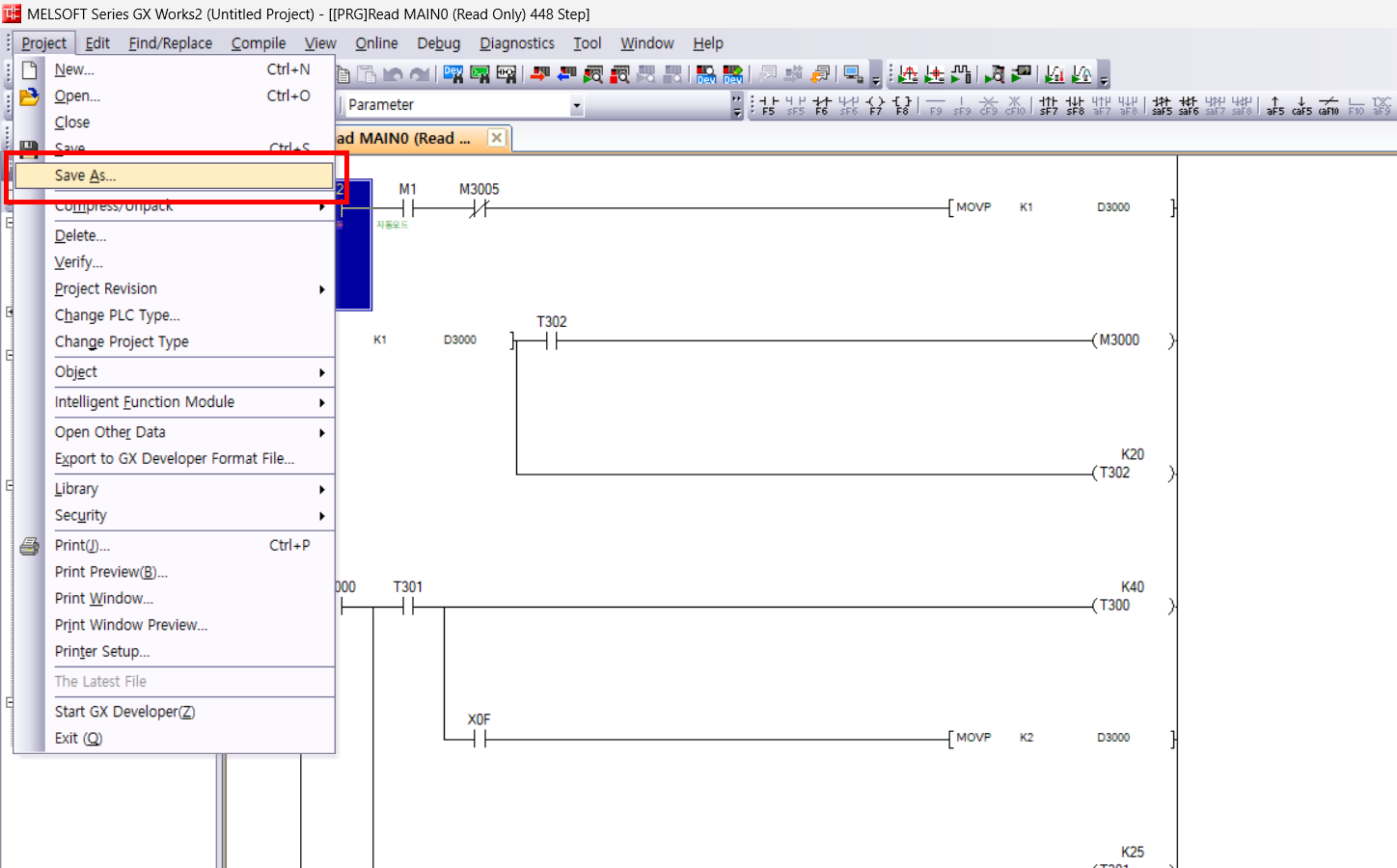

• [Project] - [Save as] 선택
• 저장하고자 하는 위치 선택 및 파일이름을 정하여 기입하고 [저장]

• 내가 저장하고자 하는 위치(저는 바탕화면)에 방금 저장한 파일이 무사히 저장되었음을 확인할 수 있습니다.

문제 발생 시 체크포인트

문제	점검사항
통신 연결 불가	IP 충돌 여부, 케이블 불량, 포트 설정 확인
디바이스 값 읽힘 없음	워치 대상 주소 오류, PLC에서 값 설정 확인
PING 실패	서브넷 다름, 방화벽 차단, PLC 전원 OFF 여부



GX WORKS2 이더넷 통신 설정은 자동화 데이터의 시작점

미쯔비시 PLC의 GX WORKS2를 통해 이더넷 통신을 설정하고 데이터를 읽는 과정은 복잡해 보일 수 있지만, 한 번 구조를 이해하면 매우 직관적입니다. 실시간 모니터링과 원격 제어, 상위 시스템 연동까지 확장성을 갖춘 이더넷 통신은 현대 자동화 시스템에서 필수입니다. 정리하자면,

• PLC IP 주소 설정이 핵심
• 통신 포트 및 파라미터 구성은 정확히
• 워치 윈도우로 실시간 읽기 테스트 필수

자동화 설비 유지보수, 테스트 베드 구축, 데이터 로깅 시스템 구축을 고려한다면 반드시 익혀야 할 기술입니다.

이더넷 통신을 마스터하면 한층 더 효율적인 자동화 운영이 가능해집니다.
